用途：

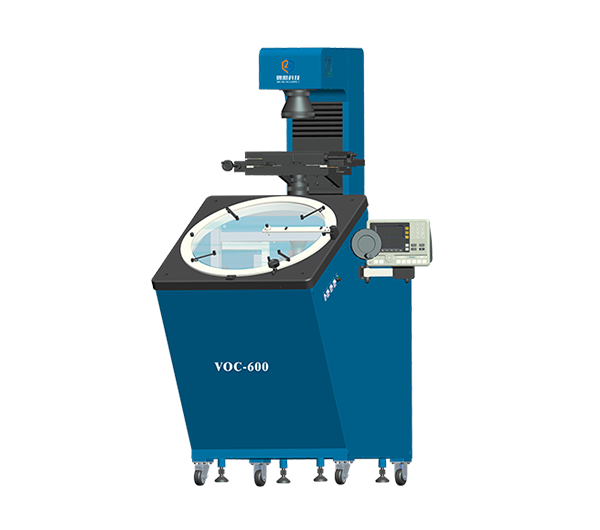

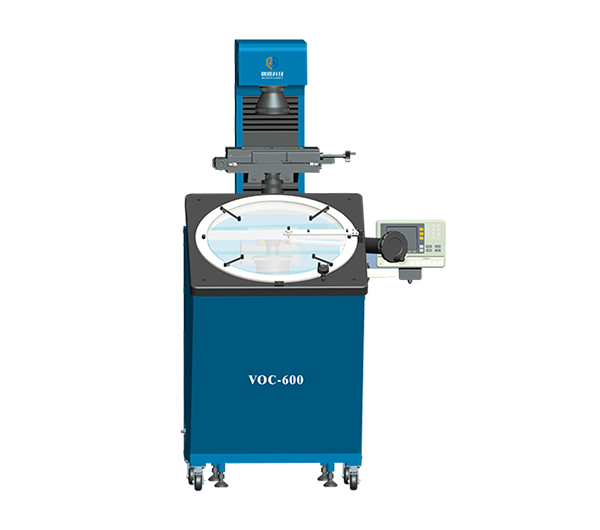

　　VOC600系列落地式輪廓投影儀是精密的非接觸式光學測量?jī)x器，集光學，機械，電子，計算機于一體。落地式VOC600型汽車密封件比測儀專門用于檢查手機背光，LCD，齒輪，汽車密封件，O型圈等。
VOC600通過在投影屏幕上產生極其清晰的超高分辨率圖像，可以自動將工件與其CAD數據進行比較，并獲得準確且可重復的OK / NG結果

   　特征：
　　使用頂部照明，投影屏方便定位，可以輕松追蹤投影圖像或與模板進行比較。
　　配置測量表（包括置零，ABS/INC坐標切換功能），可輕松實現無誤差測量。
　　標準的傾斜表面照明裝置可提供清晰明亮的圖像，便于檢查非反射性工件，如塑料零件或印刷材料。
　　可選的光學邊緣尋遍器消除了可能與視覺對準有關的人為錯誤，確?？焖?，準確和一致的測量，無論操作員的技能如何。
　　

型號		VOC600
投影影像		倒置
金屬臺尺寸		404*265
玻璃臺尺寸		270*170
X軸行程		200
Y軸行程		100
Z軸行程		50 (調焦）
分辨率（μm）		0.5
測量單位		光柵位移傳感器
精度（μm）頭		2.5+L/100 L是被測量工件的長度，單位：mm
投影屏	尺寸 (mm)	Ф615，使用范圍>Ф600（蝕刻有米字線）
	旋轉范圍	0~360°
	旋轉分辨率	1' 或 0.01°
光源	反射照明	24V/150W鹵素?zé)襞?/td>
	透射照明	24V/150W鹵素?zé)襞?/td>
物鏡	放大倍數	5X		10X		20X		50X		100X
	物方視場（mm）	Ф120		Ф60		Ф30		Ф12		Ф6
	工作距離	242.8		143.2		85.5		92		48.5
	測量最大高度	50		50		50		50		48
冷卻方式		軸流風機，強制制冷
電源		AC100~240V 50/60Hz
